 SNSR PWR 18.11.2002

Sensor Power Management Panel

Über das Sensor Power Management Panel wird die Stromversorgung für eine Reihe von Sensoren wie den Waffenaufhängestationen. Radarhöhenmessen u.ä. ein- und ausgeschaltet. Das Sensor Power Management Panel befindet sich auf der Right Console.

Das Panel und seine Elemente
Bilder des Sensor Power Management Panels


Das Panel und seine Elemente

SNSR PWR


Element Type Position Information
LEFT HDPT 2-Way switch LEFT HDPT Power on the left fuselage hardpoints (normally targeting or navigation pods)
OFF Power off the left fuselage hardpoints
RIGHT HDPT 2-Way switch RIGHT HDPT Power on the right fuselage hardpoints (normally targeting or navigation pods)
OFF Power off the right fuselage hardpoints
FCR 2-Way switch FCR Powers up the Fire Control Radar systems (FCR)
OFF Powers down the Fire Control Radar systems (FCR)
RDR ALT 3-Way switch RDR ALT Power on the radar altimeter
STBY Set the radar altimeter to standby
OFF Power on the radar altimeter

Anmerkung:

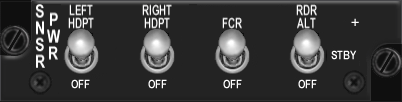

Die obige Panelzeichnung ist Bestandteil einer Cockpitzeichnung, die du auf meiner Seite Dokumente, Pläne und Checklisten der F-16 herunterladen kannst.

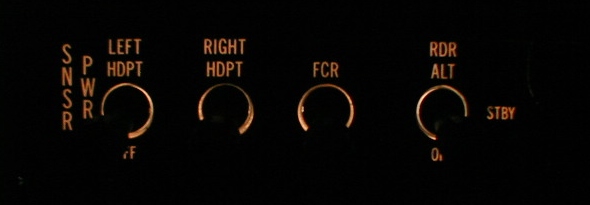

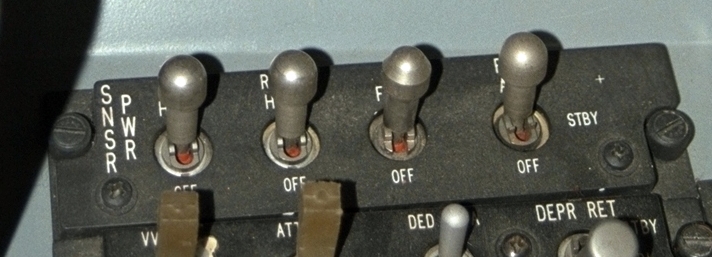

Bilder des Sensor Power Management Panels


Anmerkung:
Zum Vergrössern bitte mit der Maus auf das gewünschte Bild klicken.

Quellen:
Bild Nr. 4 wurde von Kostas Kefalas zur Verfügung gestellt.
