 Rudder02.11.2002

Rudder Pedal System

Über das Rudder Pedal System wird das Seitenruder betätigt und am Boden - sofern das NWS aktiv ist (Aktivierung über den Missile Step Switch am SSC) - das Bugrad der F-16 zum Rollen gesteuert. Ist die Bugradsteuerung aktiv, so leuchtet das NWS Indexer Light rechts neben dem HUD auf. Ebenfalls wird am Boden durch Drücken auf die Pedalspitzen das dazugehörige Rad des Hauptfahrwerkes gebremst. Mit dem Pedal ADJ Handle können die Pedale in die für den Piloten gewünschte Position gebracht werden.

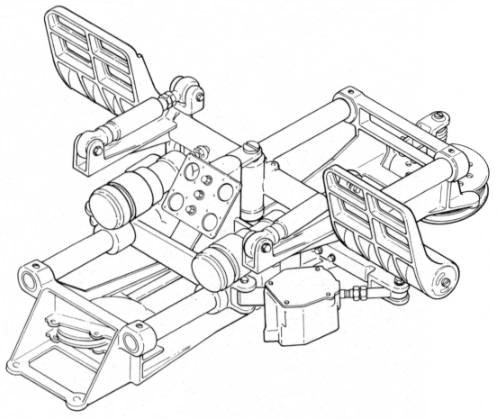

Die Rudder Pedals
Bilder des Rudder Pedal Systems


Die Rudder Pedals

Rudder Pedal System


Bilder des Rudder Pedal Systems


Anmerkung:
Zum Vergrössern bitte mit der Maus auf das gewünschte Bild klicken.

Quellen:
Bild Nr. 3 wurde von Erwin Neyt zur Verfügung gestellt.
