Airspeed Indicator

Über den Airspeed Indicator wird die aktuelle Fluggeschwindigkeit im Bereich von 80 bis 800 Knoten angezeigt. Die Fluggeschwindigkeit in Knoten kann an der äußeren Skala abgelesen werden. An der inneren Skala kann die Geschwindigkeit in Mach (Vielfaches der Schallgeschwindigkeit) abgelesen werden. Der Airspeed Indicator liefert nur eine sogenannte "Indicated Airspeed", da hier nur die Geschwindigkeit des Flugzeuges im Verhältniss zur umgebenden Luft gemessen wird und die Luft in zunehmender Höhe dünner wird. Der Airspeed Indicator dient als Backup für die Geschwindigkeitsanzeige im HUD. Auf dem HUD kann je nach Schalterstellung des CAS-Schalters auf dem HUD Panel auch die True Airspeed und die Calibrated Airspeed angezeigt werden.

Der Indicator und seine Elemente
Bilder des Air Speed Indicators


Der Indicator und seine Elemente

Air Speed


ElementTypePositionInformation
SET INDEXRotary Set speed index bug

Anmerkung:
Die obige Panelzeichnung ist Bestandteil einer Cockpitzeichnung, die du auf meiner Seite Dokumente, Pläne und Checklisten der F-16 herunterladen kannst.

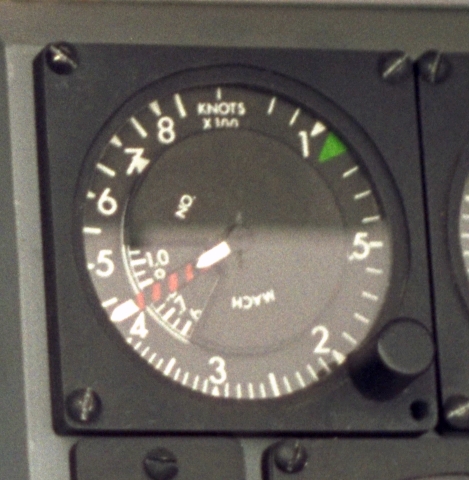

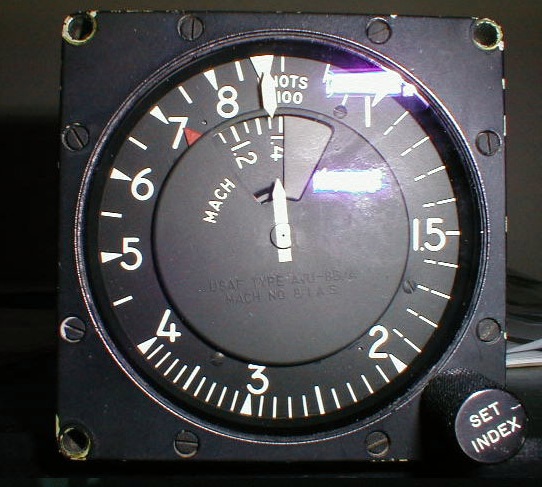

Bilder des Air Speed Indicators



Anmerkung:
Zum Vergrössern bitte mit der Maus auf das gewünschte Bild klicken.
